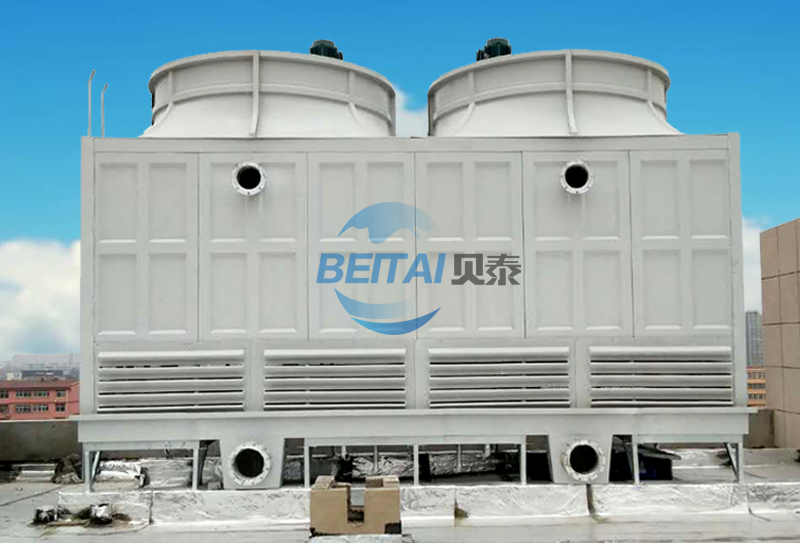

方型逆流式玻璃鋼冷卻塔，室友機械工業部第四設計研究院在原設計的同類塔測試數據基礎上改進設計的。本設計的特點是冷卻塔風機配有變扭矩雙速電機；當氣溫較低時，例如晚上，電機開低速，冷卻噪聲可低3-5dB(A)。此外，選用雙速電機節電顯著。多臺冷卻塔配單速電機時，為了節電，當空氣濕球溫度低時，可停部分電機，但仍比用雙速電機（以年計）多耗電40%。

雙速電機的控制柜可配套供應，也可只提供控制柜的圖紙。控制柜的價款不包括在冷卻塔價款以內，

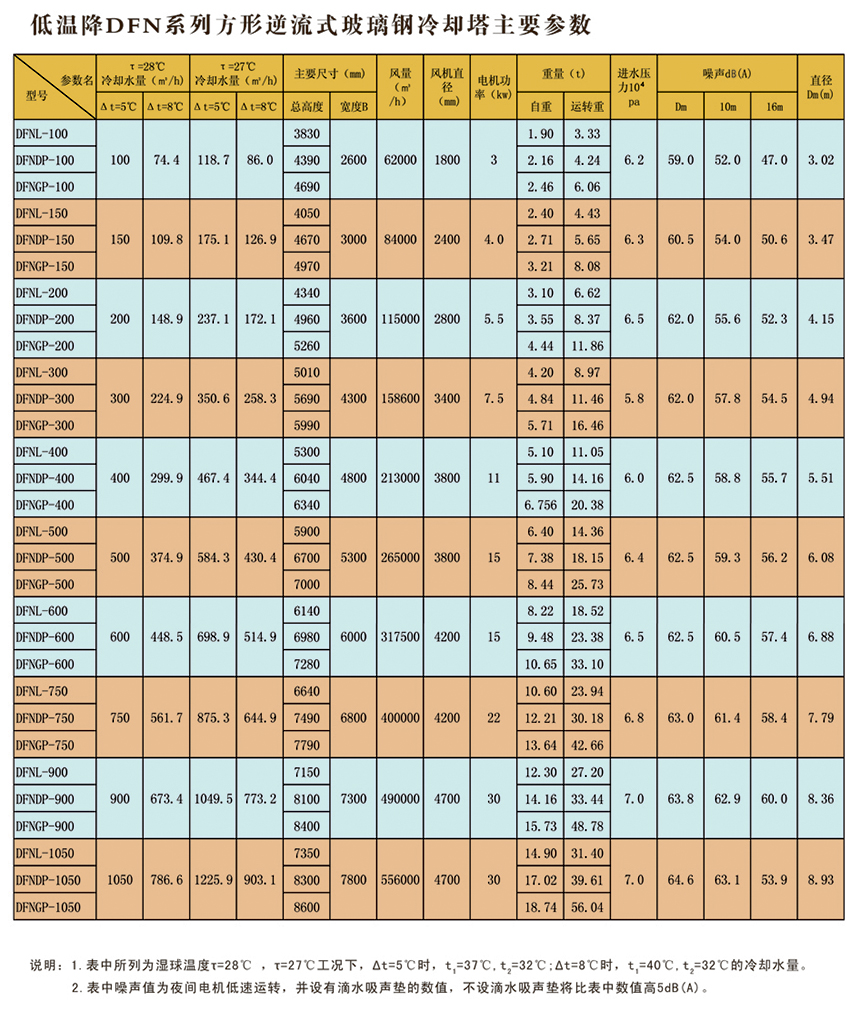

冷卻塔代碼意義如下：

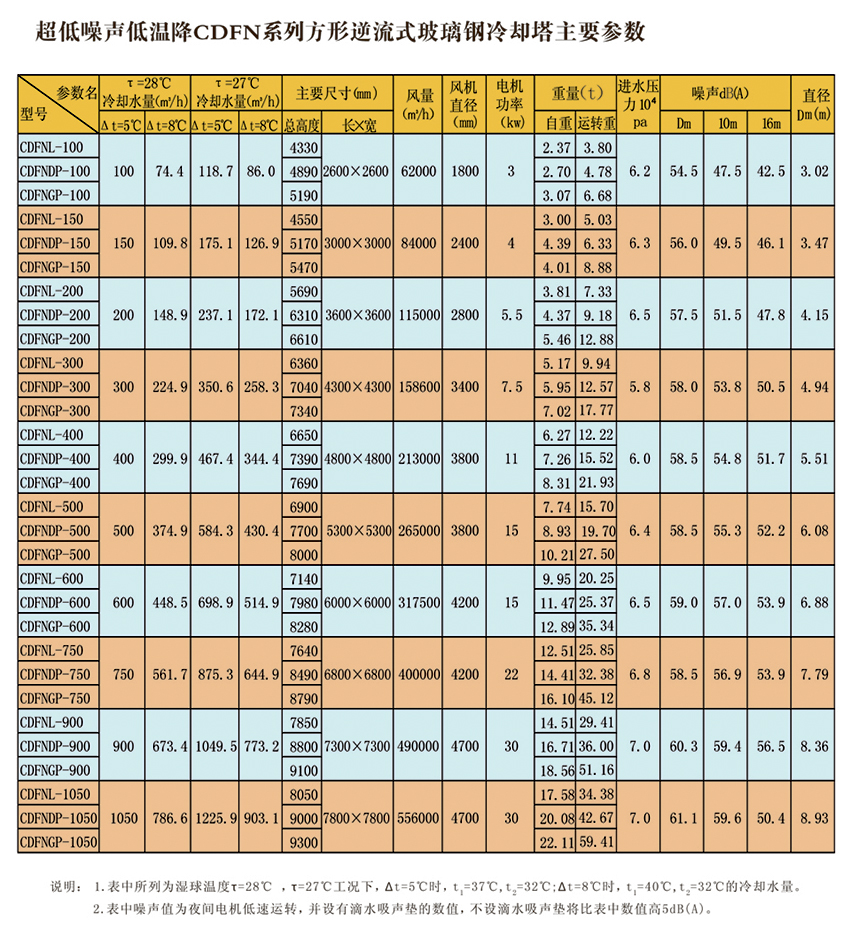

?低溫降：設計水溫降5℃（低噪聲的代碼前以D表示，超低噪聲的以CD表示）。

?中高溫降：水溫降10-25℃，代碼前以G表示。以冷卻塔組成分：

?無水盤的（代碼后以L表示）；

?淺水盤的（代碼后以DP表示）;

?深水盤的（代碼后以GP表示），深水盤的有效存水深度400mm，如要求加大水深，訂貨時須提出。

 代碼中FN表示鋼結構方形逆流式。

 代碼中數字表示冷卻塔的規格，即設計工況下單臺冷卻塔冷卻水量，單位為m3/h(立面及基礎圖所示為

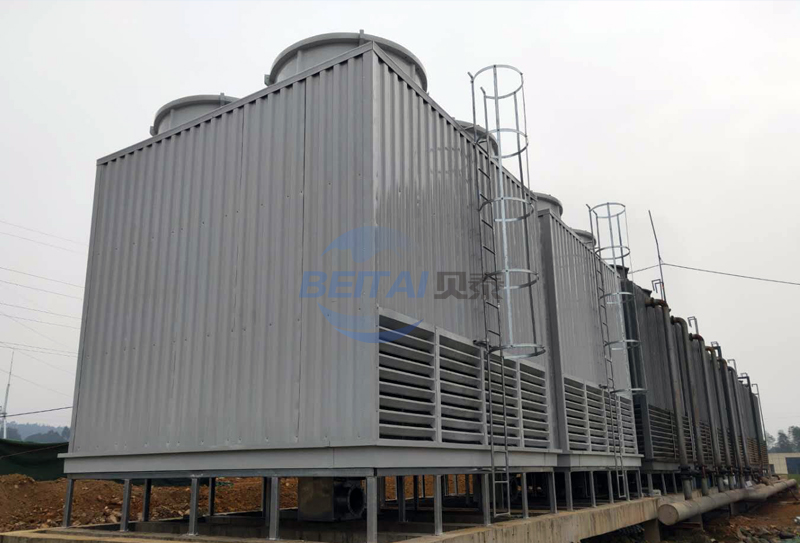

 二臺塔，實用可單排多臺或雙排多臺）。

?選塔時需知冷卻水量Q和進塔水溫t1,出塔水溫t2,空氣是球溫度τ，根據說明的熱力性能曲線確定塔的

 規格。

?冷卻塔的材料可耐-50℃低溫，但對于冷平均氣溫低于-10℃的地區，訂貨時應說明以便采取防結冰措

 施。

?循環水的渾濁度不大于50mg/L，短期不大于100mg/L。不宜含有油污和機械性雜質，必要時采取滅藻

 及水質穩定措施。

?冷卻塔的基礎所承荷載見“基礎埋板及荷載表”。

?冷卻塔的進出水管方向可按90o、180o、270o旋轉。

?布水系統是按名義水量設計的，如實際水量與名義水量相差±15%以上，訂貨時應說明。

?冷卻塔進水溫度不超過60℃，如超過60℃應說明。

?風機葉片安裝角度可調，但要保證角度一致。且不要超過電機的額定電流。

?風機可短時倒轉以消冰。

?如冷卻塔須安裝“自動給水管”“急速給水管”“排污管”“溢流管”，訂貨時須特別提出，報價不包括此部分價格。

?冷卻塔零部件在存放運輸過程中，其上不得壓重物、暴曬，注意防火。

?冷卻塔如需阻燃要求，訂貨時應提出。
